格兰富CR 150-6 A-F-A-E-HBQE立式多级离心泵报价-规格-曲线-备件-CAD-制图-Grundfos格兰富水泵

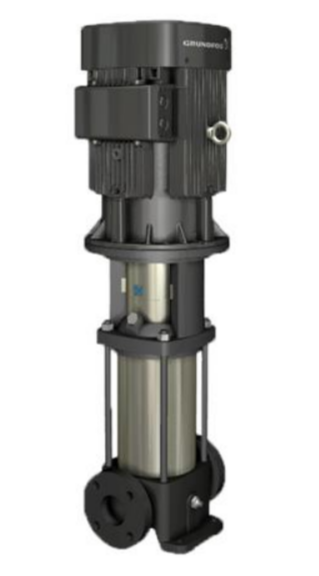

格兰富CR 150-6 A-F-A-E-HBQE立式多级离心泵，入口和出口位于同一水平面（内联）。水泵扬程和基座使用铸铁制造，所有其它与液体接触的部件为不锈钢制造。筒式轴封能提高机器的可靠性和操控的安全性，使维护更加简便。电能是通过夹壳式联轴器传输的。管道的连接是通过DIN法兰实现的。水泵上安装了一台 3 相位带冷却扇和脚架的异步电动机。

液体:

输送的液体:  水

液体温度范围:  0 .. 120 °C

运行时的液体温度:  20 °C

密度:  998.2 kg/m³

技术:

泵数据基于其上的泵速:  2975 转数／分钟

额定流量:  150 m³/h

额定扬程:  133.8 米

Pump orientation:  Vertical

轴封配置:  Single

轴封代码:  HBQE

Approvals:  CE,UKCA,SEPRO

Approvals for drinking water:  WRAS,ACS,DM174

Curve tolerance:  ISO9906:2012 3B

Grundfos格兰富CR150-6 A-F-A-E-HBQE立式多级离心泵材料:

底座:  Cast iron

Base:  EN 1563 EN-GJS-500-7

   ASTM A536 80-55-06

叶轮:  Stainless steel

   EN 1.4301

   AISI 304

支撑轴承:  Graflon

安装:

最大环境温度:  55 °C

最大运行压力:  30 巴

规定温度下的最大压力:  30 bar / 120 °C

   30 bar / 0 °C

接口型号:  DIN

入口尺寸:  DN 125

出口尺寸:  DN 125

Pressure rating for pipe connection:  PN 40

Flange size for motor:  FF500

电气数据:

Motor standard:  IEC

电机型号:  SIEMENS

额定功率——P2:  75 千瓦

泵所需功率（P2）:  75 千瓦

电源频率:  50 Hz

额定电压:  3 x 380-420D/660-725Y V

额定电流:  127.0/74.0 安

启动电流:  840-840 %

Cos phi——功率因数:  0.89

额定速度:  2980 转数／分钟

效率:  IE4 95,6%

IE效率等级:  IE4

电机满载效率:  95.6-95.6 %

3/4负载时的电机效率:  95.6-95.6 %

1/2负载时的电机效率:  95.0-95.0 %

电机极数:  2

封装等级（IEC 34-5）:  IP55

绝缘等级（IEC 85）:  F

电机编号:  81U16340

控制器:

Frequency converter:  None

Pressure sensor:  N

其他:

Net weight:  838 千克

Gross weight:  1000 千克

运输体积:  2.25 m3
