格兰富CRE 10-4 A-FJ-A-E-HQQE立式多级离心泵带集成变频器报价-规格-曲线-备件-CAD-制图-Grundfos格兰富水泵

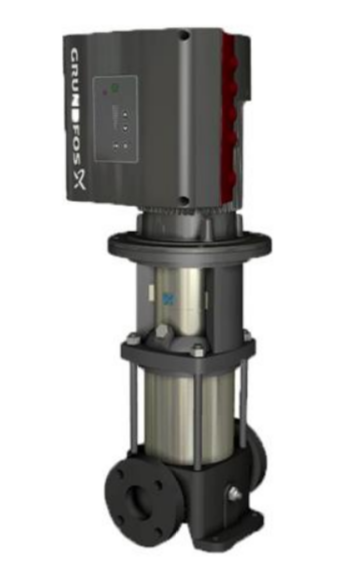

格兰富CRE 10-4 A-FJ-A-E-HQQE立式多级离心泵，入口和出口位于同一水平面（内联）。水泵扬程和基座使用铸铁制造，所有其它与液体接触的部件为不锈钢制造。筒式轴封能提高机器的可靠性和操控的安全性，使维护更加简便。 电能是通过夹壳式联轴器传输的。管道的连接是通过DIN-JIS联合法兰实现的。 水泵上安装了一台 3 相位带冷却扇和脚架的异步电动机。 根据 IEC 60034-30-2 标准，该电机的能效属于 IE5 级别。电机的接线盒中包含了一个变频器和 PI 控制器。 这让系统能够对电机转速进行连续的调节，使得水泵能够根据环境条件调整到最佳工作状态。 电机接线盒上的操作面板包含一个四英寸的TFT显示器、多个按钮和格兰富 Eye指示灯。 显示器为所有功能提供一个用户友好型的可视化界面。 按钮用来在菜单结构中导航,以访问水泵和性能现场数据、支持设置需要设置的设置点以及将水泵设置为“最小”或“最大”运行强度或“停止”。与泵的通讯可以通过Grundfos GO Remote （附件）来进行。 遥控器可用来进行进一步的设置以及读取某些参数，如“实际值”、“速度”、“输入功率”和“总耗电量”。 操作面板上的 Grundfos Eye 指示灯可显示泵的状态：

“通电”： 电机在运转（旋转的绿色指示灯）或未运转（常亮的绿色指示灯）

“警告”： 电机仍在运转（旋转的黄色指示灯）或已经停止（常亮的黄色指示灯）

“报警”： 电机已停止（闪烁的红色指示灯）。

接线盒拥有大量输入和输出接口，可让电机用于需要较多输入和输出的高级应用中。两个专用数字输入三个模拟输入，0(4)-20 mA、0-5 V、0-10 V、0.5-3.5 V电位计和传感器的 5V 供电一个模拟输出，0-10 V, 0(4)-20 mA两个可配置数字输入或开路集电极输出两个 Pt100/Pt1000 输入LiqTec，干运转保护传感器输入格兰富数字传感器输入和输出为传感器提供的 24V 供电电压两个信号继电器输出（无电势触点）GENIbus 连接Grundfos CIM 总线模块接口。

液体:

输送的液体:   水

液体温度范围:   -20 .. 120 °C

运行时的液体温度:   20 °C

密度:   998.2 kg/m³

Grundfos格兰富立式多级离心泵CRE10-4 A-FJ-A-E-HQQE技术:

泵数据基于其上的泵速:  2896 转数／分钟

额定流量:  10 m³/h

额定扬程:  31.9 米

Pump orientation:  Vertical

轴封配置:  Single

轴封代码:  HQQE

Approvals:  CE,EAC,UKCA,SEPRO

Approvals for drinking water:  WRAS,ACS

Curve tolerance:  ISO9906:2012 3B

材料:

底座:  Cast iron

Base:  EN 1561 EN-GJL-200

   ASTM A48-25B

叶轮:  Stainless steel

   EN 1.4301

   AISI 304

安装:

最大环境温度:  50 °C

最大运行压力:  16 巴

规定温度下的最大压力:  16 bar / 120 °C

   16 bar / -20 °C

接口型号:  DIN / JIS

入口尺寸:  DN 40

出口尺寸:  DN 40

Pressure rating for pipe connection:  PN 25

Flange rating inlet:  300 lb

Flange size for motor:  FT115

电气数据:

Motor standard:  IEC

电机型号:  90SC

额定功率——P2:  1.5 千瓦

泵所需功率（P2）:  1.5 千瓦

电源频率:  50 / 60 Hz

额定电压:  3 x 380-500 V

额定电流:  2.90-2.40 安

Cos phi——功率因数:  0.92-0.85

额定速度:  360-4000 转数／分钟

IE效率等级:  IE5

电机满载效率:  88.9 %

封装等级（IEC 34-5）:  IP55

绝缘等级（IEC 85）:  F

电机编号:  98362280

控制器:

Frequency converter:  Built-in

Pressure sensor:  N

其他:

Minimum efficiency index, MEI ≥:  0.70

Net weight:  46 千克

Gross weight:  50 千克

运输体积:  0.143 m3
