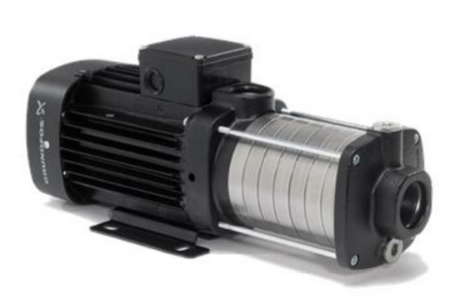

格兰富CM 3-6 A-R-A-E-AVBE F-A-A-N卧式端吸泵

格兰富CM 3-6 A-R-A-E-AVBE F-A-A-N带轴向吸气口和径向排气口的紧凑型高可靠卧式多级端吸离心泵。 轴、叶轮和腔体使用不锈钢制造。 进液和排液部分是用铸铁制造的。机械轴封是一个特别设计的非平衡 O 型圈密封。管道的连接是依靠内部的惠氏管道螺纹实现的（Rp (ISO 7/1)。水泵上安装了一台 3 相位带冷却扇和脚架的异步电动机。适用商用空调，商业用水增压，生活供水增压，区域供热，灌溉，海水淡化，供热，工业清洗工艺，工业供水与输送，小区及建筑供水，市政输配水，CM 是一种可靠、安静、小巧的卧式端吸泵。水泵采用模块化设计，能十分简便地制定自定义方案。CM 提供铸铁和不锈钢版本。

控制器:

Frequency converter:  None

液体:

输送的液体:  水

液体温度范围:  -20 .. 90 °C

运行时的液体温度:  20 °C

密度:  998.2 kg/m³

Grundfos格兰富CM 3-6 A-R-A-E-AVBE F-A-A-N技术参数:

Pump speed on which pump data are based:  2900 转数／分钟

Rated flow:  3.1 m³/h

Rated head:  41.81 米

轴封代码:  AVBE

Approvals:  CE,CCC,EAC,UKCA

Approvals for drinking water:  ACS,NSF61

Curve tolerance:  ISO9906:2012 3B

材料:

泵壳:  铸铁

Pump housing:  EN-GJL-200

泵壳:  ASTM A48-25A

叶轮:  Stainless steel

   EN 1.4301

   AISI 304

安装:

环境温度范围:  -20 .. 55 °C

最大运行压力:  10 巴

规定温度下的最大压力:  10 bar / 40 °C

   6 bar / 90 °C

接口型号:  Rp

吸水口尺寸:  1 inch

出水口尺寸:  1 inch

Outlet position:  12

电气数据:

Motor standard:  IEC

Frame size:  80A

IE 能效等级:  IE3

Rated power - P2:  0.65 千瓦

电源频率:  50 Hz

Suitable for 50/60 Hz:  N

Rated voltage:  3 x 220-240D/380-415Y V

Service factor:  1.00

Rated current:  2,75-2,98/1,6-1,72 安

启动电流:  770-790 %

Rated speed:  2870-2890 转数／分钟

封装等级（IEC 34-5）:  IP55

Insulation class (IEC 85):  F

Built-in motor protection:  NONE

Cable included (Yes/No):  N

其他:

Terminal box position:  12

Minimum efficiency index, MEI ≥:  0.7
