Grundfos格兰富MTR1-27/27 A-W-A-HUUV机床泵技术-参数-流量-扬程-功率-材料-安装-格兰富水泵

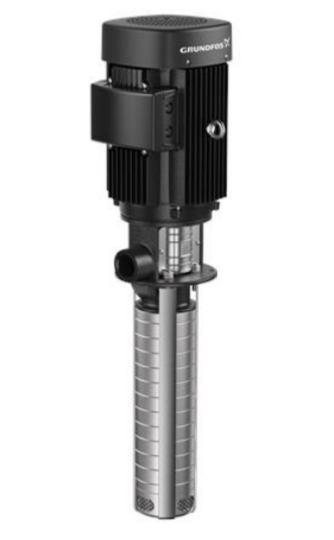

Grundfos格兰富MTR 1-27/27 A-W-A-HUUV制冷剂泵，适用于机加工，格兰富MTR 1-27/27 A-W-A-HUUV多级浸入式自吸离心泵，适用于在水箱等内垂直安装。水泵扬程和基座使用铸铁制造，所有其它与液体接触的部件为不锈钢制造。该泵具有以下特点：安装长度符合DIN 5440标准。叶轮、中间腔和花键轴由Stainless steel制成。机械轴封符合EN 12756 标准。通过铸铁分体式联轴器进行动力传输。筒式轴封能提高机器的可靠性和操控的安全性，使维护更加简便。水泵上安装了一台 3 相位带冷却扇和脚架的异步电动机。浸没深度：610 毫米控制器:

液体:

输送的液体:  乳剂

液体温度范围:  -10 .. 90 °C

运行时的液体温度:  20 °C

密度:  998.2 kg/m³

技术:

泵数据基于其上的泵速:  2896 转数／分钟

额定流量:  30 升/分钟

额定扬程:  130.8 米

Chambers:  27

Drainage back to tank:  N

Pump orientation:  Vertical

轴封代码:  HUUV

Approvals:  CE,EAC,UKCA,RCM,CCC

Approvals for motor:  CE,EAC,UKCA,SEPRO,RCMCCC

Energy approvals for motor:  CE,CEL,SingaporeAust./N.Z.

Curve tolerance:  ISO9906:2012 3B

材料:

Pump head:  Cast iron

   EN 1561 EN-GJL-200

   ASTM A48-25B

叶轮:  Stainless steel

   EN 1.4301

   AISI 304

安装:

最大环境温度:  60 °C

最大运行压力:  25 巴

规定温度下的最大压力:  25 bar / 90 °C

接口型号:  G internal thread

出水口尺寸:  1 1/4 inch

Immersion depth:  610 毫米

Flange size for motor:  FT115

电气数据:

Motor standard:  IEC

电机型号:  90SD

额定功率——P2:  1.5 千瓦

电源频率:  50 Hz

Suitable for 50/60 Hz:  N

额定电压:  3 x 220-240D/380-415Y V

额定电流:  5.70/3.30 安

启动电流:  750-820 %

Cos phi——功率因数:  0.84-0.78

额定速度:  2890-2910 转数／分钟

IE效率等级:  IE3

电机满载效率:  84.2-84.2 %

3/4负载时的电机效率:  86.4-84.9 %

1/2负载时的电机效率:  86.0-83.0 %

电机极数:  2

封装等级（IEC 34-5）:  55 Dust/Jetting

绝缘等级（IEC 85）:  F

电机编号:  85U03906

其他:

Terminal box position:  6

Minimum efficiency index, MEI ≥:  0.70

Net weight:  23.7 千克

Gross weight:  27.7 千克

运输体积:   0.097 m3
