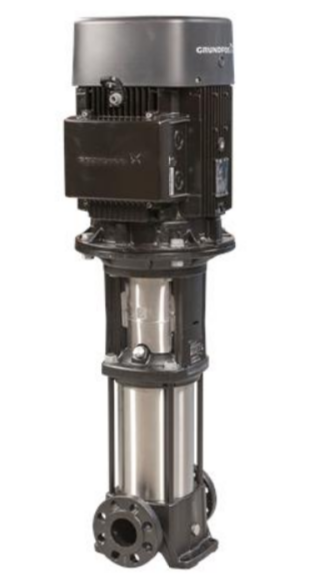

格兰富CR 3-19 A-FGJ-A-E-HQQE立式多级离心泵

格兰富CR3-19 A-FGJ-A-E-HQQE立式多级离心泵入口和出口位于同一水平面（内联）。水泵扬程和基座使用铸铁制造所有其它与液体接触的部件为不锈钢制造。筒式轴封能提高机器的可靠性和操控的安全性，使维护更加简便。电能是通过夹壳式联轴器传输的。管道的连接是通过 DIN- ANSI-JIS 联合法兰实现的。 水泵上安装了一台 3 相位带冷却扇和脚架的异步电动机。适用于商用空调，商业供暖，商业用水增压，区域供冷，区域供热，饮用水处理，灌溉，制冷，海水淡化，供热，机加工，工艺水配送，工艺水处理，工业清洗工艺，工业供水与输送，工业废水，太阳能水解决方案，地表水取水，小区及建筑供水，市政输配水。

液体:

输送的液体:   水

液体温度范围:   -20 .. 120 °C

运行时的液体温度:   20 °C

密度:   998.2 kg/m³

技术:

泵数据基于其上的泵速:   2896 转数／分钟

额定流量:   3 m³/h

额定扬程:   92.5 米

Pump orientation:   Vertical

轴封配置:   Single

轴封代码:   HQQE

Approvals:   EAC,UKCA,CCCS,SEPRO

Approvals for drinking water:   WRAS,ACS

Curve tolerance:   ISO9906:2012 3B

材料:

底座:   Cast iron

Base:   EN 1561 EN-GJL-200

    ASTM A48-25B

叶轮:   Stainless steel

    EN 1.4301

    AISI 304

轴承:   SIC

安装:

最大环境温度:   60 °C

最大运行压力:   25 巴

规定温度下的最大压力:   25 bar / 120 °C

    25 bar / -20 °C

接口型号:   DIN / ANSI / JIS

入口尺寸:   DN 25/32

出口尺寸:   DN 25/32

Pressure rating for pipe connection:   PN 25

Flange rating inlet:   250 lb

Flange size for motor:   FT115

Grundfos格兰富CR3-19 A-FGJ-A-E-HQQE立式多级离心泵电气数据:

Motor standard:   IEC

电机型号:   90SD

额定功率——P2:   1.5 千瓦

泵所需功率（P2）:   1.5 千瓦

电源频率:   50 Hz

额定电压:   3 x 220-240D/380-415Y V

额定电流:   5.70/3.30 安

启动电流:   750-820 %

Cos phi——功率因数:   0.84-0.78

额定速度:   2890-2910 转数／分钟

IE效率等级:   IE3

电机满载效率:   84.2-84.2 %

3/4负载时的电机效率:   86.4-84.9 %

1/2负载时的电机效率:   86.0-83.0 %

电机极数:   2

封装等级（IEC 34-5）:   55 Dust/Jetting

绝缘等级（IEC 85）:   F

电机编号:   85U03906

控制器:

Frequency converter:   None

其他:

Terminal box position:   6

Minimum efficiency index, MEI ≥:   0.70

Net weight:   40.7 千克

Gross weight:   44.8 千克

运输体积:   0.092 m3
